(DMH)SS304 Фармацевтический паровой и сухожаровой стерилизатор из нержавеющей стали

             (DMH)Нержавеющая сталь SS304 Фармацевтический стерилизатор пара и сухого жара

Требование к процессу:

1) Рабочая температура: комнатная температура-180°C  , расчетная температура-300°C
2) Конструкция двойной двери, дверь блокировки, установленная через стену.
3) Стиль ветрового потока: Горизонтальный ламинарный поток
4) Двухдверные блокировки блокировки подачи класса C IS07, выпуска B класса IS05 Однонаправленный ламинарный поток (класс A)
5) Поддержка общественной системы: Напряжение: 220 В ± 10%   380 В ± 10% 50 Гц
                       Мощность: 3 фазы, 5 проводов переменного тока
                         Охлаждающая вода: Мягкая вода
6) Способ охлаждения: воздушное и водяное охлаждение
7) Оснащен ПЛК, сенсорным экраном HIM, записывающим устройством, манометром дифференциального давления, автоматическим клапаном влажности, имеет функции нагрева, стерилизации, охлаждения, влажности выхлопных газов, сигнализации и т. д.
8) Аварийный сигнал: ошибка цикла, ошибка температуры, ошибка разного давления.
9) Печать: принтер может печатать запись температуры в одной точке и давления в одной точке, значение pH, которое контролирует температуру в одной точке в стерильном процессе. Точная температура печати записывающего устройства и кривая студийного давления

Управление процессом:
1) Диапазон стерилизации: температура ≥250°C, время ≥60 мин
2) Диапазон регулировки температуры: 20--300°C (диапазон стерилизации может быть установлен)
3) Требование к чистоте (динамическое): сто классов
4) Разница температур распределения тепловой нагрузки во внутренней полости составляет ±3°C
5) Проникновение тепла: разница температур составляет ±4°C (размещение элементов разумно)






Описание структуры :

1) Внешняя стеновая пластина: материал толщиной 2 мм, пластина из нержавеющей стали 3042B, Ra≤0,8 мкм, поверхность матовая или масляная, делает печь красивой, гладкой и т. д.
2) Внутренняя полость: внутренний материал - нержавеющая сталь 316, толщина 2,0 мм, внутренний слой - электрическая полировка, Ra<0,5 мкм, без острых краев, внутренняя стенка - сварка, переход дуги под углом R в нижнем углу и незначительное изменение внутренней полости при частом расширении. и сжатие внутренней стенки
3) Уплотнение двери: Используйте уплотнение из импортного материала из силиконовой резины, макс. температура 400°C, срок службы может достигать 6000 часов, не деформируется, не стареет, уплотнение и пружина хорошие.
4) Электрическая нагревательная труба: нагревательные компоненты представляют собой бесшовные литые трубы из нержавеющей стали, имеют высокий тепловой эффект, срок службы более 6000 часов, хорошую герметизацию и изоляцию, мощность нагрева: 24 кВт, 220 В, устанавливается сбоку коробки, прост в обслуживании.
5)Теплоизоляционный слой: используется высококачественный силикатный хлопок, толщина 150 мм, снижает тепловые потери, за исключением теплового моста на двери, другая внешняя температура ≤комнатная температура +20°C с предупреждающей этикеткой.
6)Рамка: ножка машины проходит горизонтальную коррекцию перед отправкой с завода.
7) Дверь: Двойная дверь оснащена электронным блокирующим устройством, не может открываться одновременно, чистая боковая дверь может открываться после установки программы стерилизации, когда машина работает с двумя сторонами дверей, не может открываться, после стерилизации можно только очистить боковую дверь высокого уровня, после закрытия боковой двери высокого уровня можно открыть другую боковую дверь, дверь не может открыться, если она не соответствует ситуации, если в особой ситуации (например, отключение электроэнергии, сбой машины и т. д.) можно открыть дверь или открыть дверь вручную; Дверные ручки и петли: изготовлены из санитарно-гигиенического материала, без пыли, легко моются.

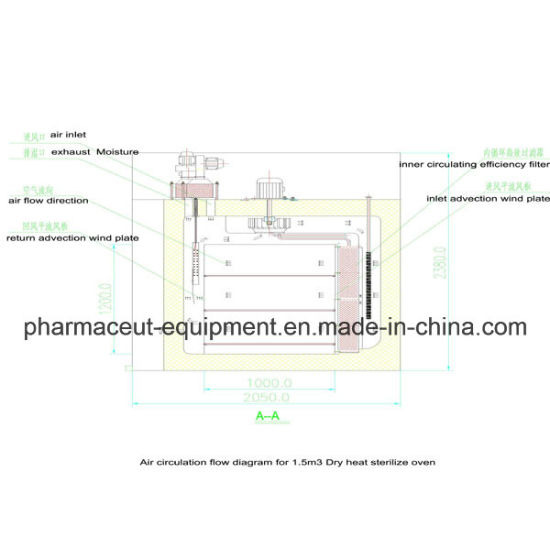

8) Внутренняя циркуляция горячего воздуха: Чтобы обеспечить равномерное распределение тепла внутренней пустой нагрузки, машина оснащена комплектом внутренней циркуляции высокотемпературного воздуха, модель Y110-2T, 3,7 кВт, уровень изоляции двигателя L, шум ≥1 метра ≤70 децибел, хорошее и стабильное распределение внутри полости, чтобы обеспечить отсутствие угла матрицы для принудительной циркуляции воздушного потока внутри печи для сухой и тепловой стерилизации, повысить тепловую эффективность. Чтобы отрегулировать скорость вентилятора, соответствующую скорости ветра, давлению и объему воздуха, машина оснащена преобразователем модели: FSCG05, который экономит энергию и защищает двигатель. Отрегулируйте частоту разумно в соответствии со спецификациями размещенных предметов, чтобы температура внутри помещения достигла наилучшего состояния, а вентилятор легко чистить, требуется всего пятнадцать минут, чтобы заменить вентилятор и уменьшить загрязнение окружающей среды. 9) Высокоэффективный фильтр: на входе и выходе воздуха установлен высокотемпературный высокоэффективный фильтр отдельно, эффективность фильтрации 99,99%, размер: 300×300×150 мм. Чтобы повысить эффективность работы печи, ускорить скорость охлаждения и повысить влажность, мы установили комплект центробежного вентилятора перед высокотемпературным и высокоэффективным воздухозаборником, модель: DF-3-250, переключатель и время работы вентилятора могут быть в соответствии с клиентом. требование, программирование контролируется ПЛК.
Чтобы предотвратить обратный поток воздуха с отрицательным давлением, на эффективном выходе воздуха после него установлен комплект привода воздушного клапана Honeywell (США), модель: M447C. Чтобы наблюдать за рабочим состоянием внутренней полости печи и внешнего давления, а также высокоэффективного фильтра, установлен микродифференциальный манометр США перед и после сильнодействующего высокоэффективного фильтра, 0 ~ 500 Па. Оценивайте состояние высокоэффективной блокировки и контролируйте время смены в соответствии с перепадом давления. Чтобы обеспечить абсолютную стерилизацию продукта во время выхода продукта, машина, оснащенная измерителем перепада давления с цифровым дисплеем США, также может обмениваться данными, взаимодействовать с ПЛК и инверторным двигателем подачи воздуха, обеспечивать достижение давления в полости 30 Па, а также может отображать на сенсорном экране и печатать данные о перепаде давления на записывающем устройстве.
10) Датчик температуры: внутренняя сторона печи оснащена съемным датчиком как минимум из шести частей, позволяющим наблюдать за температурой внутреннего ящика, изменениями времени, регистратором печати, состоянием работы оборудования, температурой, временем и т. д. Данные можно архивировать для дальнейшего использования. (Начало нагрева, начало стерилизации, начало охлаждения, код оператора, название продукта и номер партии и т. д.)
11) Установлено одно отверстие для проверки процесса DN 25 мм на нижней чистой стороне, может использоваться для определения распределения температуры стандартный санитарный быстроразъемный разъем.
12)Способ охлаждения: Чтобы изделие внутри корпуса коробки быстро охлаждалось при высокой температуре, машина в дополнение к устройству с воздушным охлаждением плюс устройство с водяным охлаждением, тем самым сокращая производственный цикл и повышая эффективность. Входная вода — мягкая вода, около 500 кг/партия, охлаждение запускается регулирующим клапаном ПЛК. Примечание. Чтобы обеспечить безопасное выпускное отверстие для воды, не допускается установка каких-либо устройств блокировки воды и воздуха. При температуре 250–70 °C требуется 90 минут.

Технические данные:

Рисунок:
